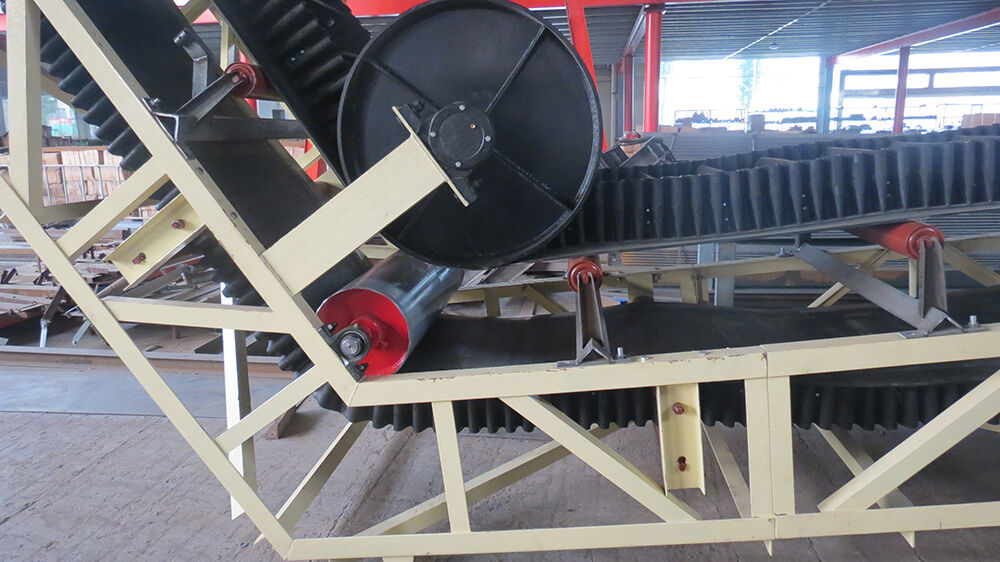

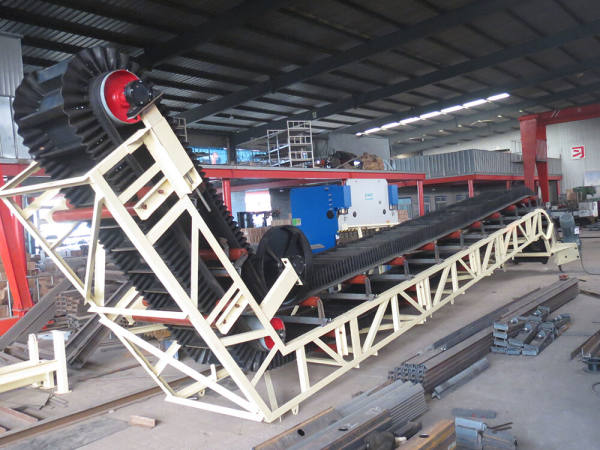

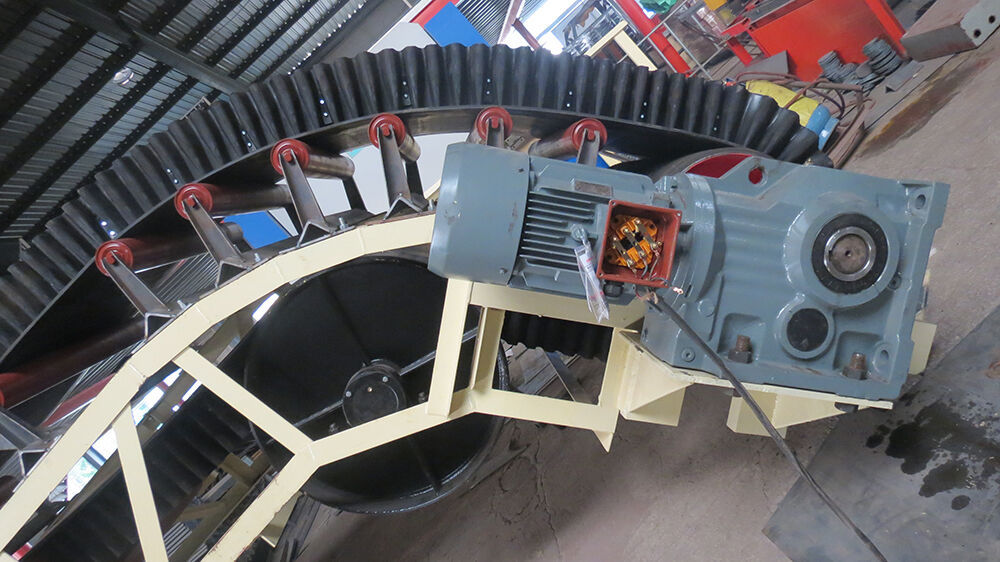

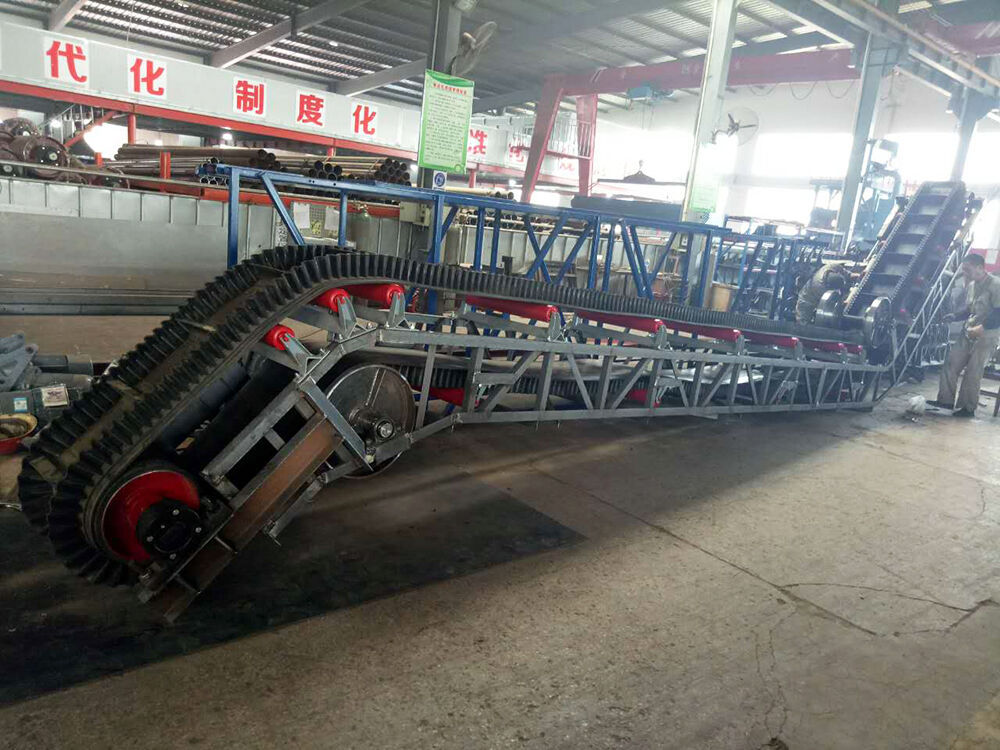

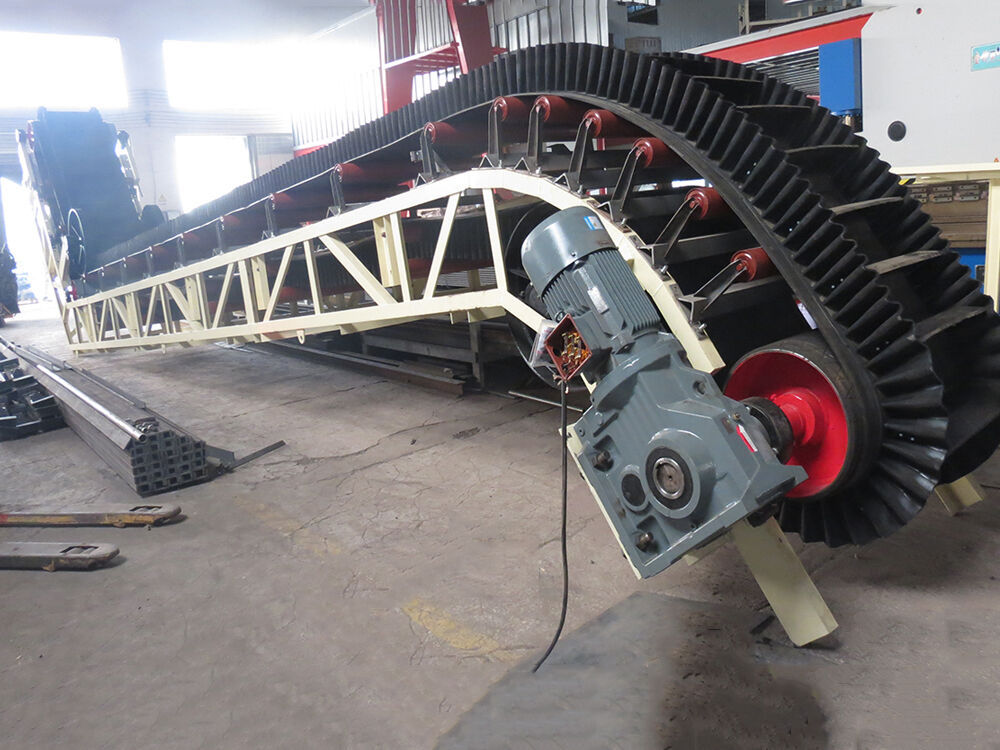

DJA、DJ、DJC型大倾角挡边带式输送机
本系列大倾角挡边带式输送机一般用途的散状物料连续输送设备,可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃~+40℃范围内, 输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料,如:高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。输送倾角 30o一 90o范围内任意角度,Max输送物料粒度为 400mm。
其特点:
1.用大倾角输送散状物料,能大量节省设备占地面积,解决普通、花纹带式输送机所不能达到的输送角度。
2.机械化带式输送机输送物料,总体投资费用低,可节约投资费用的20%─30%,混凝土、煤炭行业效果更好。
3.该机型与普通式输送机、斗式提升机、刮板输送机比较,其综合技术性能都优越。
4.输送量大,可达2500m3/h,垂直提升高度可达200m。
5.在垂直输送物料时,物料粒度大可400mm。
6.从水平到倾斜(或垂直)能平稳过渡。
7.能耗低、结构简单、维护方便。
8.胶带强度高,使用寿命长。
DJA、DJ、DJC型大倾角挡边带式输送机主要技术参数
DJF型覆盖带大倾角挡边带式输送机主要技术参数
带宽 | 挡边高 | 倾角 | 带速 | 隔板间距 /输送量 (m3/h) | 功率 |
(mm) | (mm) | (°) | (m/s) | DJA/DJ型 | DJC型 | DJF型 | (kw) |
400 | 60 | 30~90 | 0.8~2.0 | 126/12 | 126/4 | 126/20 | 1.5~18.5 |
80 | 126/22 | 126/8 | 126/27 |
100 | 126/32 | 126/11 | 126/33 |
500 | 80 | 0.8~2.0 | 126/31 | 126/11 | 126/37 | 1.5~30 |
100 | 126/45 | 126/16 | 126/45 |
120 | 252/34 | 126/25 | 126/55 |
650 | 100 | 0.8~2.0 | 126/63 | 126/23 | 126/63 | 2.2~45 |
120 | 252/48 | 126/35 | 126/77 |
160 | 252/66 | 252/24 | 252/85 |
800 | 120 | 0.8~2.5 | 252/63 | 126/46 | 126/102 | 3.0~160 |
160 | 252/91 | 252/33 | 252/115 |
200 | 378/100 | 252/55 | 252/148 |
1000 | 160 | 1.0~2.5 | 252/122 | 252/44 | 252/155 | 5.5~315 |
200 | 378/134 | 252/73 | 252/199 |
240 | 378/200 | 252/110 | 252/244 |
1200 | 160 | 1.0~3.15 | 252/152 | 252/56 | 252/195 | 5.5~560 |
200 | 378/168 | 252/92 | 252/250 |
240 | 378/251 | 252/138 | 252/306 |
300 | 336/354 | 336/134 | 336/335 |
1400 | 200 | 1.0~3.15 | 378/202 | 252/111 | 252/301 | 7.5~560 |
240 | 378/302 | 252/166 | 252/368 |
300 | 336/431 | 336/163 | 336/408 |
400 | 420/637 | 420/250 | 420/566 |
1600 | 200 | 1.25~3.15 | 378/236 | 252/130 | 252/352 | 15~560 |
240 | 378/352 | 252/194 | 252/430 |
300 | 336/508 | 336/192 | 336/482 |
400 | 420/751 | 420/295 | 420/668 |
