轻型改向滚筒
轻型改向滚筒
产品介绍

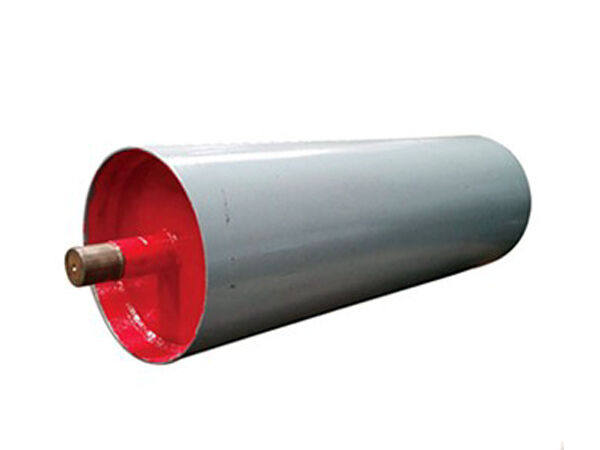

产品实拍

1.1产品简介

  轻型改向滚筒具有结构紧凑、重量轻、占用少、性能可靠、外型美观、使用方便、在粉尘大、潮湿泥泞等恶劣条件下仍能正常工作的特点。

  改向滚筒主要在皮带运动的下方,如皮带运送方向为左,那么改向滚筒在皮带机的右侧,主要结构为轴承和钢筒,传动滚筒是皮带机的主动轮,从两者之间的关系来说就好比自行车两个车轮,后轮就是传动滚筒,前轮是改向滚筒;改向滚筒和传动滚筒在结构上是没有区别的,都是由主轴滚筒轴承及轴承室组成传动滚筒分主传动和从动两种。

  产品选型:

  改向滚筒直径为200、250、315、400、500、630、800、1000、1250、1400、1600、1800mm等各种规格,适应500mm-2400mm各种带宽的物料输送设备。

  滚筒表面有钢制表面、铸胶光面、带菱形或人字形铸胶表面等供用户选择。

 亿轮滚筒选用大无缝钢管直接制作:使用火焰切割机进行精准切割,是永恒专业滚筒焊接机对滚筒内圆盘进行焊接,使用变位机对滚筒轴套和圆盘进行焊接。采用大车床进行滚筒外圆通加工,壁厚均匀径向跳动小。选用45#圆钢与轴套,轴通加工,保证轴的同心度和减少轴的偏心力。使滚筒转动更稳定,选用优质轴承和轴承座,配有轴承内径增大器,轴承为热装。可以轻松降轴承推到轴承位处,避免了敲到对轴承的损伤,组装后进行动平衡试验,精度达GB/T9239.1-2006中G40标准。

  根据不同工况、场合、用途,可广泛应用于电力、钢铁、化工、煤炭、水泥、矿山和港口码头等行业。


1.2产品参数:

带宽(mm)

滚筒直径范围(mm)

所能承受合力(KN)

400

250-400

6-40

500

250-500

6-49

650

250-630

6-70

800

250-1000

6-330

1000

250-1000

6-430

1200

250-1400

6-650

1400

315-1400

17-980

1600

630-1600

200-1280

1800

630-1600

200-1440

2000

630-1800

250-1600

2200

630-1800

280-1760

2400

630-1800

300-1760

注:特殊规格供需双方可协同确定。
