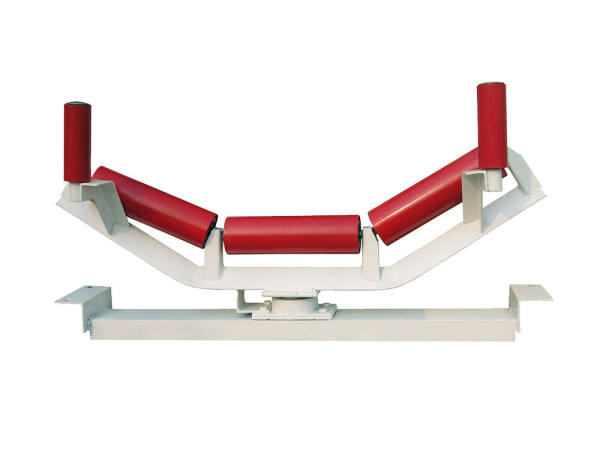

TD 75 上调心托辊组
TD 75 上调心托辊组
产品介绍
产品实拍

产品简介:

托辊,是带式输送机的重要部件,种类多,数量大,可以支撑输送带和物料重量。它占了一台带式输送机总成本的35%,产生了70%以上的阻力,因此托辊的质量尤为重要。

亿轮公司设计生产的高寿命全密封防尘防水结构的托辊,具有精度高,旋转阻力小,运行噪声小,寿命长(使用寿命大于5万小时)等特点。

广泛应用于矿山、电厂、钢厂、石料厂、水泥厂、洗煤厂、盐厂、碱厂、化肥厂、码头等所有运送场所。


产品特点:

1. 托辊管采用托辊专用焊管,径向小,椭圆度好,壁厚均匀。

2. 轴为超高精度冷拔圆钢,具有良好的抗腐蚀性,强度高。

3. 轴承为高精度低噪音的双密封轴承和煤矿专用KAC3轴承,具有耐磨,防腐蚀,防静电,防尘等效果。

4. 轴承座采用优质冷轧钢板,壁厚均匀,精度高,无毛刺。

5. 托辊密封为国标的双迷宫式密封,防尘,防水,防腐蚀,耐磨,耐寒,防静电等优点。


产品规格及主要参数

尺寸

长度(mm)

轴承型号
  (小-大)

壁厚
  (毫米)

毫米

英寸

63.5

2 1/2

100-3500

204 205

2.5-4.0

76

3

120-3500

204 205

2.5-4.0

89

3 1/3

150-3500

204 205 305

2.5-5.0

102

4

150-3500

204 205 305

3.0-5.0

108

4 1/4

150-3500

204 205 305 306

3.0-5.0

114

4 1/2

150-3500

204 205 305 306

3.5-6.0

127

5

150-3500

204 205 305 306 307

3.5-6.0

133

5 1/4

150-3500

204 205 305 306 307 308

3.5-6.0

152

6

190-3500

305 306 307 308 309

3.5-6.0

159

6 1/4

190-3500

305 306 307 308 309 310

3.5-6.0

165

6 1/2

190-3500

305 306 307 308 309 310

3.5-6.0

194

7 5/8

315-3500

305 306 307 308 309 310

3.5-8.0

219

8 5/8

315-3500

306 307 308 309 310

3.5-8.0
